Bedrijfsmodi
Zoals alle producten van de LokSound-familie is de LokSound 5 een echte multiprotocol-decoder. Het ondersteunt zowel DCC als Motorola®, Selectrix® en M4.
Uiteraard ondersteunt het 14 tot 128 snelheidsstappen, evenals 2- en 4-cijferige adressen in DCC-formaat en tot 32 functies.
Dankzij RailComPlus® registreren de decoders zich volledig automatisch op geschikte centrales.

Deze sounddecoder ondersteunt alle DCC-programmeermodi en dankzij RailCom® kunt u de CV-waarden op de hoofdcomputer aflezen, mits u een centrale heeft die RailCom® ondersteunt.
Voor centrales die alleen het programmeren van cv's van 1 tot 255 zijn er hulpregisters die het vergemakkelijken.

Motorola®-gebruikers profiteren van maximaal 28 snelheidsstappen voor 255 adressen.
Drie extra Motorola®-adressen vergemakkelijken het activeren van 16 functies.
Een integrale programmeermodus maakt zelfs programmeren met de goede oude Central Unit 6021 mogelijk.

Het M4-protocol ondersteunt de automatische aanmelding op mfx®-compatibele centrales.

De LokSound 5-decoder ondersteunt de Märklin®-remsecties net zo goed als de ZIMO® HLU-remcommando's of het Lenz® ABC-systeem.
Remmen met DCC-remgeneratoren of met DC is ook mogelijk. Bovendien komt de locomotief met LokSound tot stilstand wanneer een Selectrix® remdiode in het circuit wordt geschakeld.
De ABC push-pull-functie maakt automatisch pendelen tussen twee stations mogelijk.

De LokSound 5 decoder is ook geschikt voor analoge DC en AC (!) Modelbanen.

Geluid
De LokSound 5-decoder kan tot 10 kanalen tegelijk weergeven.
Elk kanaal biedt tot 16 Bit / 31250 kHz en daarmee hebben we eindelijk hifi-geluidskwaliteit op uw lay-out.
Praktisch gezien kan men geen verschil met het origineel ontdekken.
Een klasse D audio-eindversterker met een uitgangsvermogen tot 3 W voedt de luidsprekers met een toegestane impedantie van 4 - 32 Ohm.
Het enorme geheugen van 128 MBit zorgt voor voldoende opslagcapaciteit.

Het volume van alle individuele geluidsfragmenten kan afzonderlijk worden aangepast. De buitengewoon flexibele geluidsmotor zonder rigide stroomschema maakt een voorbeeldgetrouwe simulatie van alle denkbare railvoertuigen mogelijk. Drie afzonderlijk instelbare remfuncties en twee alternatieve beladingsscenario's bieden u maximale controle over uw voertuigen.

Functies
We zijn ons er terdege van bewust dat u wilt dat uw locomotieven zo realistisch mogelijk zijn.
Daarom hebben we er veel functie-uitgangen in verpakt.
Afhankelijk van het type interface heeft elke LokSound 5 minstens 10 versterkte uitgangen.
De decoders met PluX22- of 21MTC-interface hebben 4 extra uitgangen voor het besturen van servo's of als logische uitgangen.
Uiteraard worden alle belangrijke verlichtingsfuncties ondersteund.
De helderheid van elke uitgang kan afzonderlijk worden aangepast. De decoder ondersteunt de automatische duw- en trekbewegingen - ook wel de koppelingswals genoemd - die nodig zijn voor een betrouwbare werking van digitale koppelingen zoals die van ROCO® en Krois® evenals Telex®-koppelingen.

Motorbesturing
De motorbesturing van de LokSound 5 is verder verbeterd.
Een variabele PWM-pulsfrequentie van 10 kHz tot 50 kHz zorgt voor een perfect stille werking, met name voor motoren zonder kern.
Zo behoort het typische gezoem tot het verleden.
De lastregeling kan nu worden aangepast met maximaal 10 afzonderlijke cv's en kan zo zelfs de moeilijkste gevallen aan.
De unieke "Auto Tune" -functie vergemakkelijkt de automatische kalibratie van de decoder om perfect bij de motor te passen.
De LokSound 5-decoder levert tot 1,5 A motorstroom, wat ook voor oudere motortypen ruim voldoende is.

Technische gegevens:
DCC met RailComPlus®, M4, Motorola® en Selectrix®
32 functies schakelbaar (afhankelijk van uw centrale).
32-bits processor
Digitale Class- „D“ -Versterker tot 3 W vermogen (LokSound 5 XL: 13 W)
Ieder kanaal in 16-Bit-resolutie en 31250 kHz Samplerate
Digitale Class-D versterker tot 3 Watt belasting.
Luidspreker met 128 Mbit capaciteit.
Motorregeling met 10- 50kHz Takfrequentie.
RC-Servo en SUSI-Module aanstuurbaar.
3 aanstuurbare remregelaars.
2-traps zwaarlast-simulatie.
Updaten kan via de ESU LokProgrammer
Motorstroom:1,5 A
10 Geluidskanalen gelijktijdig afspeelbaar.

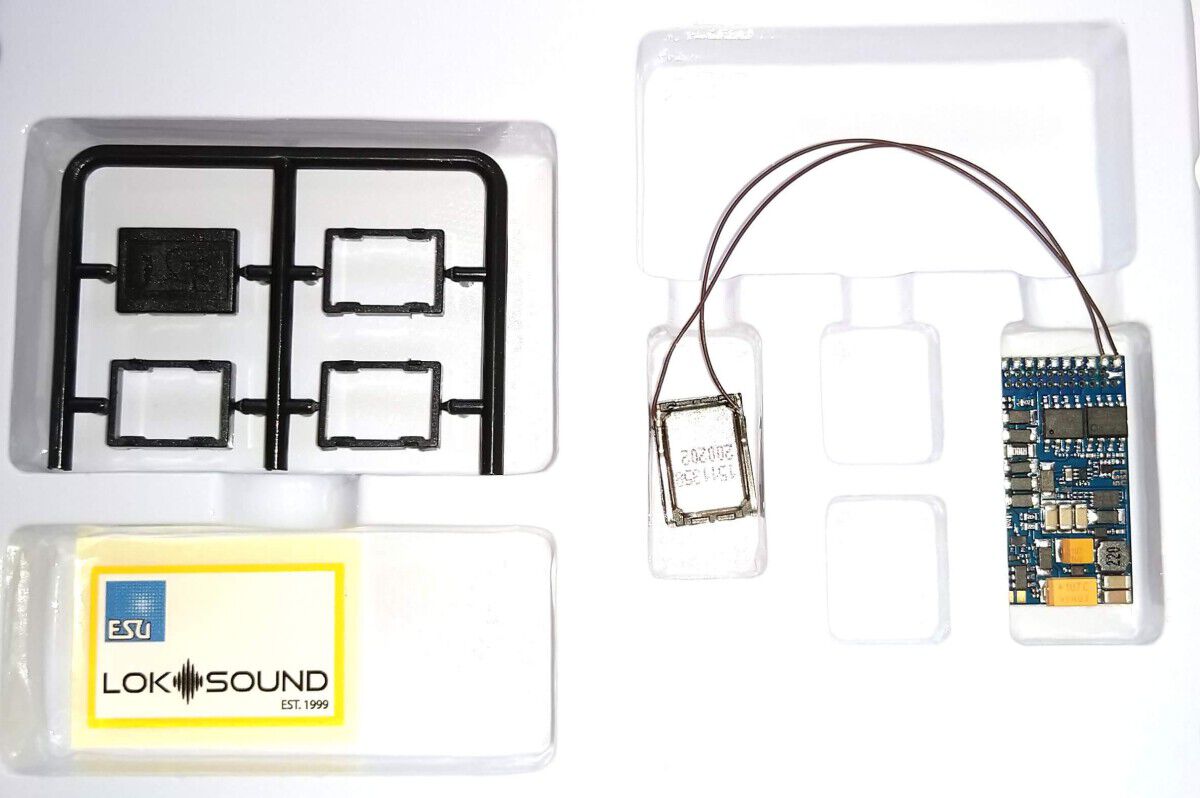

Luidspreker 11x15-mm met modulair geluidskamersetje.
PowerPack is optioneel aan te sluiten.
Afmetingen: 30 mm x 15,5 mm, Hoogte afhankelijk van de stekkeraansluiting.

Functieuitgangen ESU 58419:
14 functieuitgangen, waarvan 8 versterkt en tot 250 mA belastbaar. Dat zijn AUX1 – AUX2 / AUX5 -  AUX8 versterkt + “Licht Vorne” en “Licht Hinten” versterkt en 6 logische uitgangen AUX3 - AUX4 / AUX9 - AUX12.
AUX9 wordt ook gebruikt bij het aansluiten van een optionele Powerpack, dus bij gebruik van een Powerpack is er 1 (logische) functieuitgang minder.
Logische uitgangen zijn niet versterkte uitgangen, waaraan nooit direct een verbruiker mag worden aangesloten.
Klik hieronder voor uitleg logische uitgangen:
Uitleg logische in- en uitgangen

Extra informatie MTC21:
Märklin locomotieven met 21MTC interface Veel nieuwe Märklin en Trix locomotieven, maar ook enkele Britse locomotieven houden zich niet aan de normen voor 21MTC interface.
Deze locomotieven verwachten aan de uitgangen Aux3 en Aux4 een versterkt signaal.
Bij deze moeten de LokSound 5 decoder MKL gemonteerd worden, hierbij zijn de uitgangen Aux3 en Aux4 versterkt.
Deze heeft artikelnummer 58449 en is ook bij ons verkrijgbaar.

Extra uitleg servo:
LokPilot 5 decoders kunnen tot 6 servo’s aansturen , alle RC – servo’s met positieve impuls kunnen gebruikt worden.
Wij bevelen digitale servo’s aan , omdat deze niet normaal niet verspringen bij het inschakelen. Vooraleer de servo’s te gebruiken moet de uitgang op functie “Servo” omgeschakeld worden.
Elke Servo uitgang kan ook als gewone logic uitgang geconfigureerd , of gebruikt worden. Zie Hst 12.5.
De LokPilot 5 , en de LokPilot 5 micro kunnen de Servo’s impuls geven maar niet de nodige voedingsspanning (normaal 5V) om deze aan te drijven , deze zal afzonderlijk op de adapter-platine moeten voorzien worden.
Bij de LokSound 5 L en de LokSound 5 XL is deze spanning reeds voorzien.
Voor de Nederlandstalige handleiding klikt u hieronder:
Handleiding LokSound 5
