Bedrijfsmodi
Zoals alle producten van de LokSound-familie is de LokSound 5 micro een echte multiprotocol-decoder. Het ondersteunt zowel DCC als Motorola®, Selectrix® en M4.
Uiteraard ondersteunt het 14 tot 128 snelheidsstappen, evenals 2- en 4-cijferige adressen in DCC-formaat en tot 32 functies.
Dankzij RailComPlus® registreren de decoders zich volledig automatisch op geschikte centrales.

Deze sounddecoder ondersteunt alle DCC-programmeermodi en dankzij RailCom® kunt u de CV-waarden op de hoofdcomputer aflezen, mits u een centrale heeft die RailCom® ondersteunt.
Voor centrales die alleen het programmeren van cv's van 1 tot 255 zijn er hulpregisters die het vergemakkelijken.

Motorola®-gebruikers profiteren van maximaal 28 snelheidsstappen voor 255 adressen.
Drie extra Motorola®-adressen vergemakkelijken het activeren van 16 functies.
Een integrale programmeermodus maakt zelfs programmeren met de goede oude Central Unit 6021 mogelijk.

Het M4-protocol ondersteunt de automatische aanmelding op mfx®-compatibele centrales.

De LokSound 5-decoder ondersteunt de Märklin®-remsecties net zo goed als de ZIMO® HLU-remcommando's of het Lenz® ABC-systeem.
Remmen met DCC-remgeneratoren of met DC is ook mogelijk. Bovendien komt de locomotief met LokSound tot stilstand wanneer een Selectrix® remdiode in het circuit wordt geschakeld.
De ABC push-pull-functie maakt automatisch pendelen tussen twee stations mogelijk.

De LokSound 5 micro decoder is ook geschikt voor analoge DC en AC (!) Modelbanen.

Geluid
De LokSound 5-decoder kan tot 10 kanalen tegelijk weergeven.
Elk kanaal biedt tot 16 Bit / 31250 kHz en daarmee hebben we eindelijk hifi-geluidskwaliteit op uw lay-out.
Praktisch gezien kan men geen verschil met het origineel ontdekken.
Een klasse D audio-eindversterker met een uitgangsvermogen tot 3 W voedt de luidsprekers met een toegestane impedantie van 4 - 32 Ohm.
Het enorme geheugen van 128 MBit zorgt voor voldoende opslagcapaciteit.
Het volume en eigenschappen van alle individuele geluidsfragmenten kan afzonderlijk worden aangepast.

Functies
Ondanks zijn kleine afmetingen heeft de LokSound 5 microdecoder minstens 6 versterkte functie-uitgangen en een logische uitgang.
Er zijn nog twee logische uitgangen op de Next18-interface, die afwisselend kunnen worden gebruikt om RC-servo's te besturen.
Uiteraard worden alle belangrijke verlichtingsfuncties ondersteund.
De helderheid van elke uitgang kan afzonderlijk worden aangepast.
De decoder ondersteunt de automatische duw- en trekbewegingen - bekend als de koppelwals - die nodig zijn voor een betrouwbare werking van digitale koppelingen zoals die van ROCO® en Krois® evenals Telex®-koppelingen.

Motorbesturing
De motorbesturing van de LokSound 5 micro is verder verbeterd.
Een variabele PWM-pulsfrequentie van 10 kHz tot 50 kHz zorgt voor een perfect stille werking, met name voor motoren zonder kern.
Zo behoort het typische gezoem tot het verleden.
De lastregeling kan nu worden aangepast met maximaal 10 afzonderlijke cv's en kan zo zelfs de moeilijkste gevallen aan.
De unieke "Auto Tune" -functie vergemakkelijkt de automatische kalibratie van de decoder om perfect bij de motor te passen.
LokSound 5 microdecoder levert voldoende motorstroom (tot 0,75 A) voor de beoogde toepassingen.

Technische gegevens:
DCC met RailComPlus®, M4, Motorola® en Selectrix®
32 functies schakelbaar (afhankelijk van uw centrale).
32-bits processor
Digitale Class- „D“ -Versterker tot 3 W vermogen
Ieder kanaal in 16-Bit-resolutie en 31250 kHz Samplerate
128 Mbit opslagcapaciteit.
Motorregeling met 10- 50kHz Takfrequentie.
RC-Servo en SUSI-Module aanstuurbaar.
3 aanstuurbare remregelaars.
2-traps zwaarlast-simulatie.
Updaten kan via de ESU LokProgrammer
Motorstroom:0,75 A
10 Geluidskanalen gelijktijdig afspeelbaar.

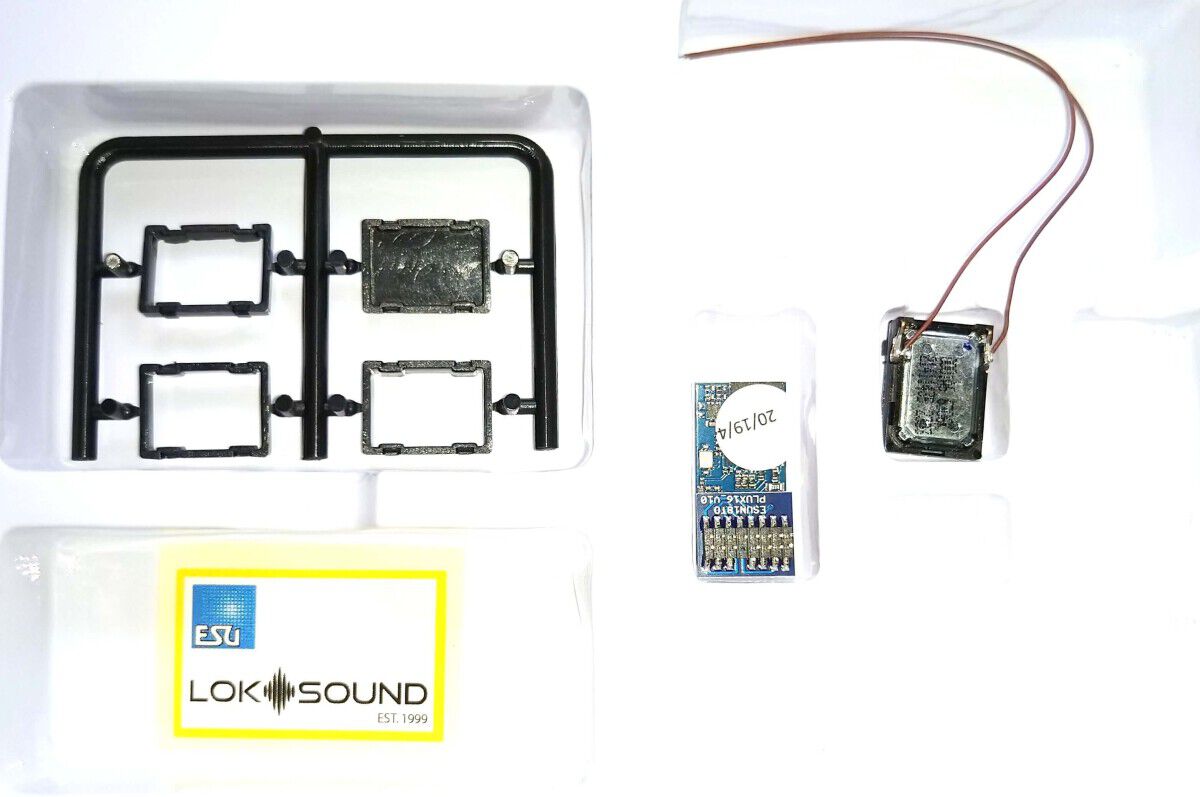

Luidspreker 11x15-mm met modulair geluidskamersetje.
Minimale hoogte luidspreker: 4 mm.
PowerPack is optioneel aan te sluiten.
Afmetingen alleen decoder Next18: 21 mm. x 10 mm. x 3,5 mm.

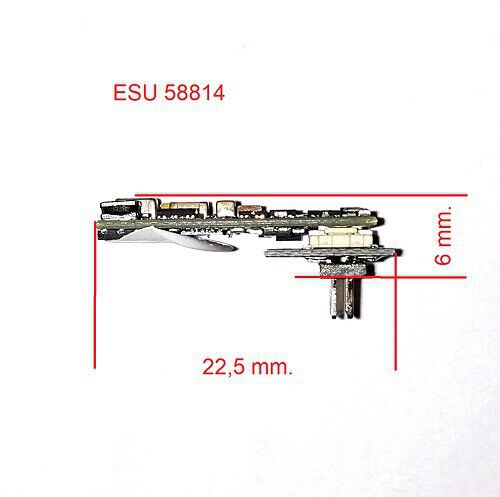

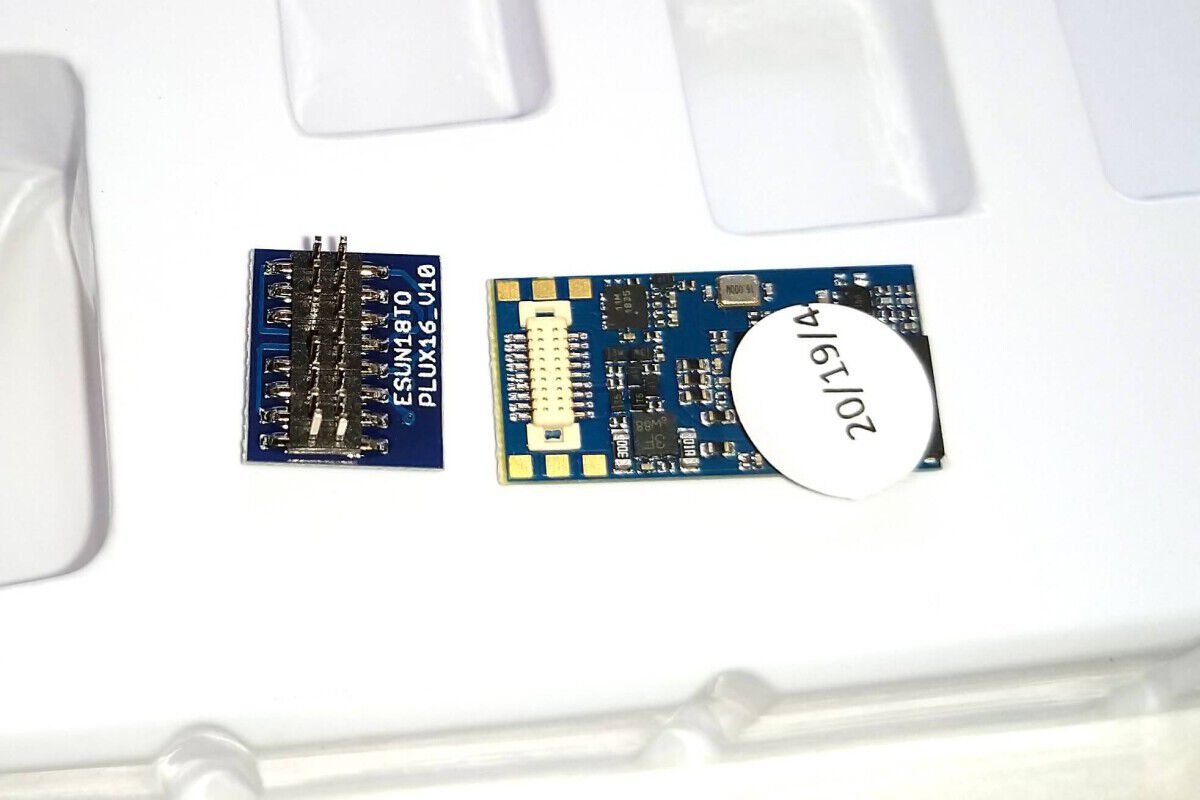

Let op, de hoogte van de Plux16 Loksounddecoder is niet volgens de norm. Door het gebruik van een Next18-Plux16 adapter is de hoogte van 6 mm. iets hoger dan normaal. Zie de afbeelding met maten.
Meet voordat u besteld eerst de beschikbare hoogte op in uw loc!

Functieuitgangen:
9 functieuitgangen, waarvan 6 versterkt en tot 180 mA belastbaar. Dat zijn AUX1 – AUX2, AUX5 - AUX6 versterkt + “Licht Vorne” en “Licht Hinten” versterkt en 3 logische uitgangen AUX3 - AUX4 en AUX7.
AUX7 wordt ook gebruikt bij het aansluiten van een optionele Powerpack, dus bij gebruik van een Powerpack is er 1 (logische) functieuitgang minder.
Logische uitgangen zijn niet versterkte uitgangen, waaraan nooit direct een verbruiker mag worden aangesloten.
Klik hieronder voor uitleg logische uitgangen:
Uitleg logische in- en uitgangen

Extra uitleg servo:
LokPilot 5 micro decoders kunnen servo’s aansturen, alle RC – servo’s met positieve impuls kunnen gebruikt worden.
Wij bevelen digitale servo’s aan, omdat deze niet normaal niet verspringen bij het inschakelen. Vooraleer de servo’s te gebruiken moet de uitgang op functie “Servo” omgeschakeld worden.
Elke Servo uitgang kan ook als gewone logic uitgang geconfigureerd , of gebruikt worden. Zie Hst 12.5.
De LokPilot 5 , en de LokPilot 5 micro kunnen de Servo’s impuls geven maar niet de nodige voedingsspanning (normaal 5V) om deze aan te drijven , deze zal afzonderlijk op de adapter-platine moeten voorzien worden.
Bij de LokSound 5 L en de LokSound 5 XL is deze spanning reeds voorzien.
